RFLM系列立磨

RFLM SERIES ULTRAFINE VERTICAL ROLLER MILL

RFLM系列微细粉体立式磨粉机，是瑞丰粉体设备有限公司依靠多年的经验，以及通过深入学习德国、日本等国外粉体加工技术，充分了解用户的需求，了解行业的痛点。用专业的设计理念，通过和国内外零部件供应商深入合作研发，推出多款粉体研磨设备，广泛的应用于方解石、重晶石、滑石等大规模细粉加工领域。

不同型号RFLM系列磨粉机的技术参数

工作原理

主电机通过减速机带动磨盘转动，物料经螺旋输送机进入立磨主机内，受重力作用落到磨盘中央，同时风机产生的气流从进风口进入主机。在离心力的作用下，物料从磨盘中央向边缘均匀移动，经过磨盘上的辊道时，受磨辊碾压，大块物料直接被压碎，细物料受挤压后形成料层，进行粒间粉碎。粉碎后的物料继续向磨盘边缘移动，直到被磨盘外围的风口环引导的强气流向上带走，较粗的物料由于自身重力原因重新落回至磨盘内，进行再次碾磨；较细物料则随气流上升进入主机上方的分级系统进行筛选分级，在分级转子叶片的作用下，较粗的物料不能被通过，而被叶片重新打落活磨盘内再次碾磨，合格的细粉将随气流带出分级系统，通过外部管路进入除尘系统，然后经除尘器将气流与物料分离、收集后，即为成品。另外，物料中的杂物及大颗粒物料会在研磨时，被刮料板刮入排渣口，排出磨体，从而有效的保证了成品的质量。此外还可通过调节液压系统的压力，来调节磨辊的压力，在一定范围内可适应不同硬度的物料需求；通过调节多转子分级系统的转子转速，来调节分级筛选细度，从而获得多种不同规格的合格成品。

我们的性能优势

1. 产品多样性强，RFLM系列研磨主机配备新型多转子分级机，可生产成品粒径范围大，2μm区间30%~60%，D97=7~45μm，比表面积500000px²/g，而D97=7.0μm的产品则可直接由主机生产。

2. 采用合理的设计及匹配，机械系统拥有较高的传动效率，并且采用美国霍尼韦尔或者德国西门子高能效电机，以及采用高效率的定制风机，风机的特性曲线根据立磨的实际工况进行设计，所以RFLM系列立磨能耗更低，长期运行会降低企业的用电成本。

3. 经本公司优化改进后的磨轮、磨盘、导流系统及内部循环系统，拥有较高的研磨效率，相比过去的立磨产品，产量高出10~20%。

4. 经本公司改进后的磨机，可在低振动下运转，振动和噪音更低。

5. 具有高可靠性，分级机无需经常注油保养，故障率低，磨辊系统长寿命设计，轴承及油封使用寿命20000小时以上，减速机采用行星结构的立磨专用减速机，一级减速采用德国克林贝格螺旋伞齿轮，扭矩及性能高于常用的美国格里森螺旋伞齿轮，齿轮材料采用DIN标准的钢材，保证较长的使用寿命。小型减速机采用德国SEW或者日本住友品牌，重载的磨辊部位采用美国TIMKEN轴承，高转速的分级机部分采用瑞典SKF,德国的FAG轴承，来确保该部位的长期稳定运行。电机的驱动部分采用日本安川电机株式会社的变频器产品。

6. 耐磨性能，瑞丰立磨分级轮采用高耐磨材料及热处理技术，具有较长的使用寿命，磨轮、磨盘耐磨件采用高耐磨合金制造，能够在磨损严重的重晶石和滑石行业长期保持较长的使用寿命，为用户节省耐磨件更换成本，并且减少了停机维修时间。

7. 智能化，采用PLC控制，触摸屏操作，系统能够实现立磨生产线的自动化运行，实时显示并且保存运行数据，如转速，温度、压力、压差、并且能够根据系统采集到的各个点压力参数，压差参数、电流参数等实现自动的给料运行，自动化的操作使原本复杂的立磨操作变得简单。并且可以连接互联网，实现远程操控，远程故障分析处理，数据分析。

设备参数（列举两种）

RFLM1200立式粉体研磨机生产参数（以方解石为研磨物料）

注：所有测试方法与RFLM1300立磨机相同。

RFLM1300立式磨粉机生产参数（以方解石为研磨物料）

1. 粒径分布：以英国MALVERN公司Micro镭射绕射粒径分析仪测定。

2. 比表面积：由平均粒径转换而来，单位为1g粉末的相对面积。

3. 中位粒径：由粒径分布求得粒径平均值

4. 325目筛余量：以湿式法将1000g的试样放在325目筛网过滤，计算百分比。

5. 假比重：放50g的试样在100c.c的附栓量筒中，从125px落下150次后之测定值。

6. 水份：梅特勒托利多HC103快速水分仪

7. 适磨原料：方解石、白云石、滑石、硫酸钡、石膏、石灰石、硅灰石、水镁石、氢氧化铝、氧化镁、氧化铝、磷酸盐、化学原料等。

8. 上述生产参数以方解石为生产标准，为参考值，不同的矿石存在产能不同的现象。

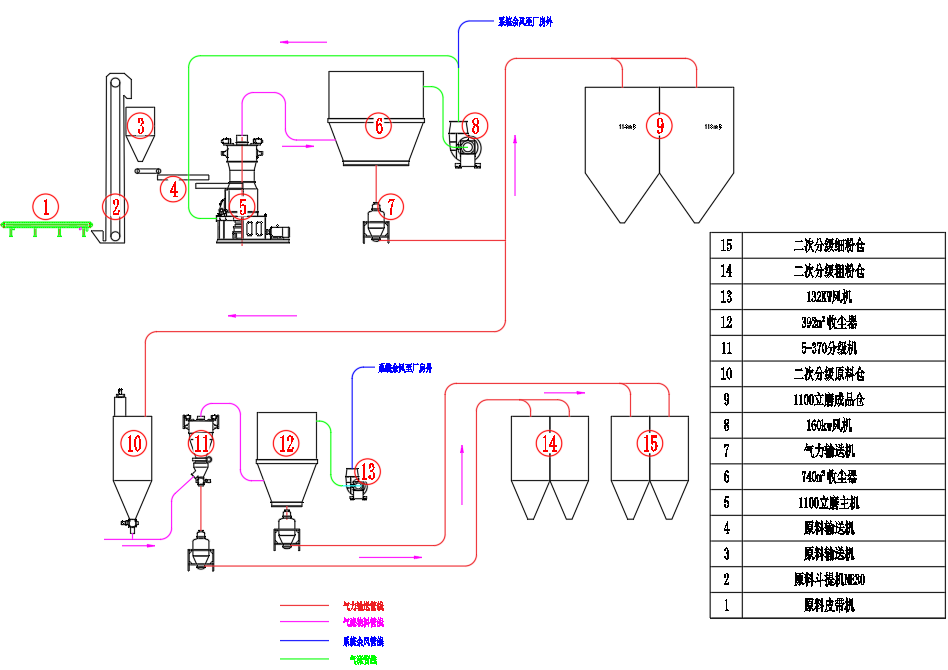

RFLM立磨生产工艺流程图
