球磨机-格子型球磨机
  • 价格
    品牌
    型号
    产地
    典型用户
  • 面议
    鑫海矿装
    MQG 4560
    山东烟台
    矿山企业
咨询热线:15311826613
详细信息

基础信息

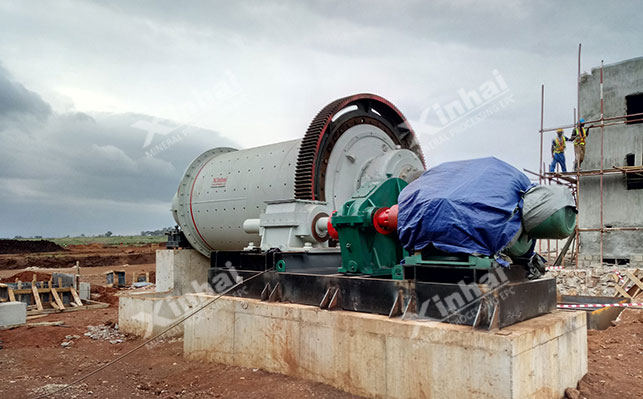

格子型球磨机现场

【进料粒度】:≤20-≤25mm

【处理范围】:0.17~170t/h

【适用条件】:始于处理较粗物料

【产品特点】:功耗低2%、节能30%

【产品改进】:湿式节能格子型球磨机采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗。

优势特点

大排矿口,生产能力大。

油雾润滑装置,保证大小齿轮润滑可靠。

直径2.1米以下磨机采用整体机架,便于土建施工和设备安装。

采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗。

节能格子球磨机的传动采用大型双列调心滚子轴承代替滑动轴承,摩擦力大大降低,启动容易、节能20-30%。

工作原理

节能格子球磨机主要部件是一个直径较小而长度较大的筒体,通过传动装置使其缓慢转动,物料从筒体给料端给入,在筒体内由于钢球及矿石本身的抛落冲击和自磨,物料得以粉碎。由于不断給入物料,其压力促使筒内物料由给料端向排料端移动。达到成品粒度的物料从筒体出料端排出。

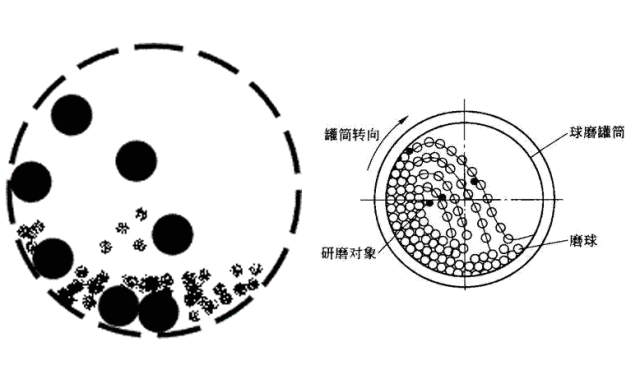

格子球磨机工作原理

节能格子型球磨机在出料端有排料格子,球磨机依靠格子板强制排矿,筒体内矿浆面低,减轻矿石过磨,并防止钢球排出。在相同生产条件下,生产能力较溢流型磨机高。筒体两端采用滚动轴承取代滑动轴承,节能效果好。

结构构成

湿式节能格子型球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。

中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

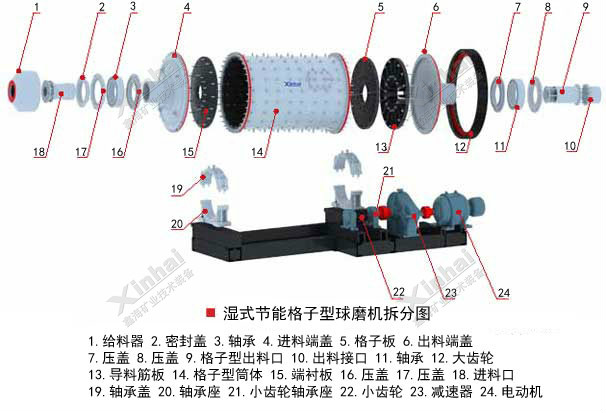

格子球磨机结构

应用范围

在选矿厂中,常用于粗颗粒矿物磨砺,在一段磨矿中应用非常广泛。

技术参数

型号

筒体直径    (mm)

筒体长度 (mm)

电机
型号

电机功率 (kW)


(mm)


(mm)


(mm)

处理能力    (t/h)

有效容积    (m3)

大装球量 ⑴

重量
(kg)

MQGg 1212

1200

1200

Y200L2-6

22

3512

2076

1620

0.17~4.1

1.14

2.4

9610

MQGg 1224

1200

2400

Y280M-8

45

5745

2352

1778

0.26~6.15

2.4

4.6

12692

MQGg 1240

1200

4000

JR117-8

80

7990

2210

2262

0.34~8.3

3.8

7.8

15932

MQGg 1515

1500

1500

Y280M-8

45

5740

3075

2280

1.4~4.5

2.2

5

17125

MQGg 1530

1500

3000

JR117-8

80

7253

3070

2280

2.8~9

5

10

21425

MQGg 1536

1500

3600

JR126-8

110

8595

3185

2280

3~11

5.4

11.4

24213

MQGg 1545

1500

4500

JR127-8

130

9680

3254

2370

3.5~12.5

7

12

27346

MQGg 1830

1800

3000

JR136-8

180

8250

3620

2785

4.5~27

6.65

14

31850

MQGg 1836

1800

3600

JR136-8

180

8866

3683

2785

4.5~29

8.2

13.8

35467

MQGg 1845

1800

4520

JR137-8

210

9808

3683

2785

5~35

10.2

19

38909

MQGg 1856

1800

5620

JR137-8

210

10909

3683

2785

6~40

12.2

22

41681

MQGg 1870

1800

7020

JR138-8

245

12404

3783

2735

7~50

15

31.5

45166

MQGg 2122

2100

2200

JR128-8

155

7135

4137.7

3083

5~29

6.6

20

38340

MQGg 2130

2100

3000

JR136-8

180

8220

4220

3083

6.5~36

9

27

43100

MQGg 2136

2100

3600

JR137-8

210

9154.5

4320

3433

7.5~42

10.8

23.5

45833

MQGg 2140

2100

4000

JR137-8

210

9654

4320

3083

7.5~45

12.8

22.5

47262.4

MQGg 2145

2100

4500

JR137-6

280

10350

4253

3125

10~50

13.5

23.6

52648

MQGg 2230

2200

3000

JR137-8

210

8220

3864

3183

7.5~45

9.8

20.6

44600

MQGg 2430

2400

3000

JR138-8

280

9023.5

4836.4

3490

7.2~92

11.5

22.5

59544.5

MQGg 2436

2400

3600

JR138-8

320

9604.5

4836.4

4060

8~100

13.8

25.5

63932.5

MQGg 2442

2400

4200

JR138-8

380

10204.5

4836.4

4060

8~110

16

30

73883

MQGg 2721

2700

2100

JR138-8

245

8300

4786.4

3495

7.2~84

10.7

23

66743

MQGg 2727

2700

2700

JR137-6

280

8901

4786.4

3490

7~110

13.8

29

71030

MQGg 2730

2700

3000

JR1410-8

320

9610

5000

3495

8~115

15.3

32

83909.2

MQGg 2732

2700

3200

JR1410-8

320

10724

5000

3620

8~120

15.7

32

88073

MQGg 2736

2700

3600

JR158-8

380

10409

5150

3620

12~145

17.7

37

95300

MQGg 2740

2700

4000

JR158-8

380

10609

5150

3620

12.5~152

19

42

98454

MQGg 2745

2700

4500

JR1510-8

450

11534

5200

3670

13~160

22

40

100016

MQGg 2747

2700

4700

JR1510-8

450

11779

5571

4175

13~170

23

45

104615

MQGg 2760

2700

6000

JR1512-8

630

13299

5540.6

5140

15~200

30

60

119546

MQGg 2836

2800

3600

JR1510-8

400

10964

5350

3670

13~160

19.7

41

106350

MQGg 3231

3200

3100

TDMK630-36

630

12750

6750

5150

14~180

22.5

45

115430

MQGg 3245

3200

4500

TDMK800-36

800

13896

7200

5152.5

95~110

32.8

65

147588

MQGg 3645

3600

4500

TDMK1250-40

1250

18280

7700

5496

115~170

41.5

76

185832
